一、目的

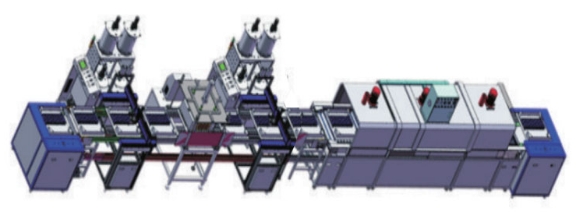

实现产品及治具在线灌胶、抽真空生产，第一次灌胶后流入真空机，进行抽真空作业，完成真空
作业后，流入 2#灌胶机，完成二次补胶后流入烤箱烘烤，工装板通过升降机自动回流。
二，需求概述

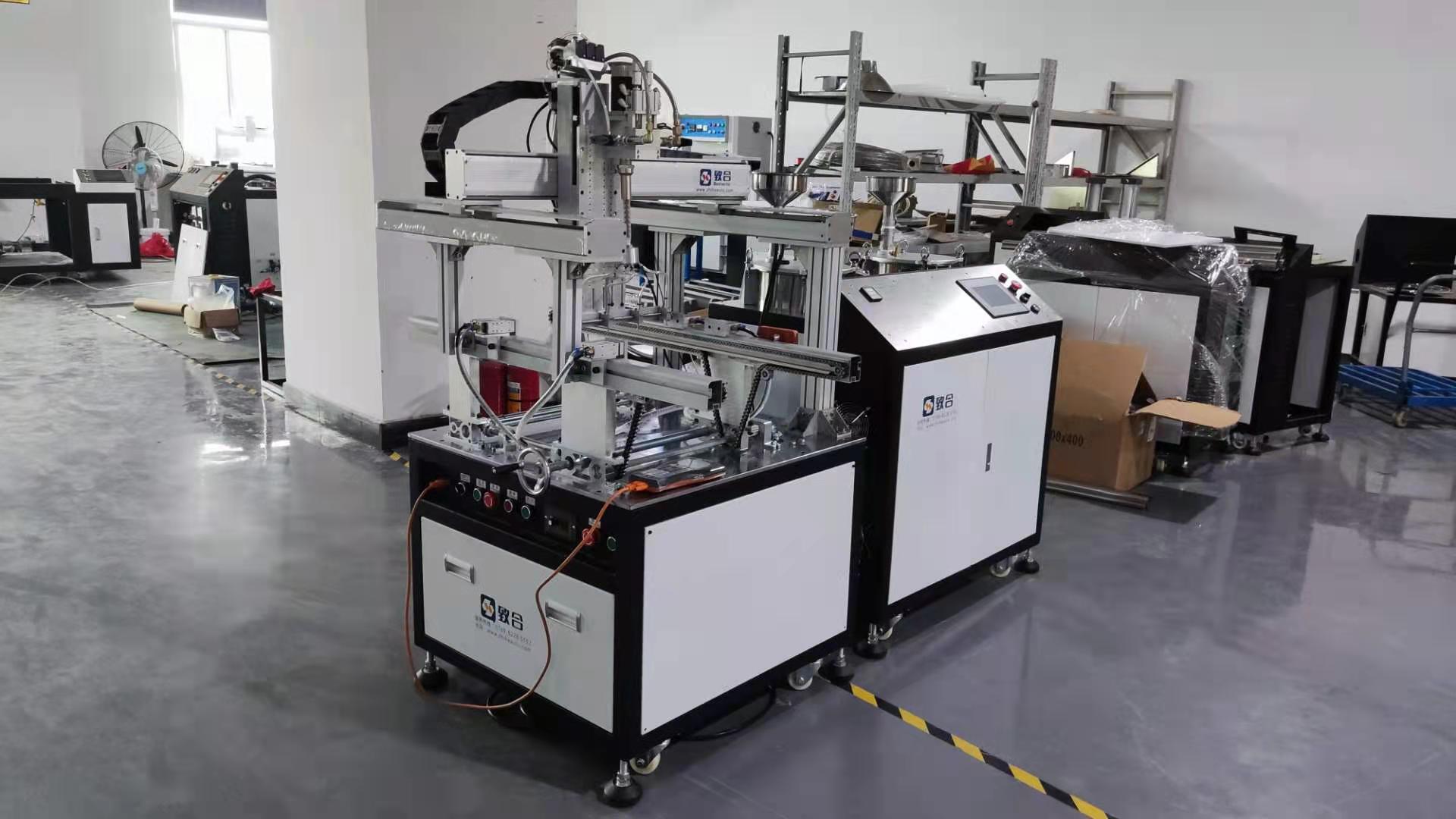

一、灌胶机设备参数：
技术项
技术参数
配胶比例
1：1
灌胶速度
2-18g可调（根据胶水特性有一定差异）
灌胶精度
胶量±2%,比例:±2%
输入气压范围
0.4-0.8MPa
头部密封受压
MAX≤2.6Mpa
胶量水粘度
<10000CPS
操作方式
手动
胶量比例控制
高精度螺杆泵
电控系统
PLC+控制屏（程序设定、修改、存储等）
胶水截止系统
A、B胶独立式瞬间自动回吸系统
混合搅拌系统
动态混合装置
A泵
螺杆泵12CC
B泵
A胶桶容量
50L
B胶桶容量
外形尺寸
1250*650*1500mm
额定电源功率
220V 50Hz 1000W
二、烤箱参数：
外型尺寸
L5000*W700*H820
产品入口高度
300mm
输送部分
倍速链钢质耐高温链条
温度范围
室温-120度可调
外壳升降
气缸升降打开及闭合
加热部分
分两节，独立电箱控制（5套温控控制）
控制部分
采购智能型LED数显温控器配SSR固态继电器输出
保护功能
超温保护，逆相及缺箱保护，电机过载保护，加热系统双重保护
加热方式
红外线玻璃纤维发热管
设备总功率
三，流水线参数：
线体宽度
600mm
线体高度
二层750mm，一层300mm
线体长度
16000mm
输送速度
2-20米/min
链条形式
倍速链+钢质耐高温链条
框架材质
国标型材
PLC集中控制系统
升降部分
自动升降
工装板
1000*600mm
5000W
三，抽真空机参数：
条件及单位
抽气速率
50HZ/60HZ 立方米/H
360
极限压力
50HZ/60HZ hPa(mbar)
0.1
电机功率
50HZ/60HZ Kw
7.5
噪音
50HZ/60HZ db(A)
74
工作温度
50HZ/60HZ ℃
85
重量
KG
190
尺寸
mm
1098*548*429
控制系统
松下plc+数字真空表控制作
气动部分
气缸升降
真空箱体
不锈钢真空罩
二，灌胶机器及真空箱配置：
类别
配置
数量
单位
机架（供胶机及三轴连接架）
钢架方通/钣金焊接（烤漆）带脚轮及脚杯
2
套
灌胶机控制系统
致合自主研发灌胶机供胶软件系统
（松下）PLC编程控制器
（昆仑通态）人机界面触摸屏
个
电控箱部分
（台湾明纬）电源24V 48V
各2
空气开关、交流接触器（正泰）
保险管
4
航空接头
8
A电机驱动及电机130
B电机驱动及电机130
AB动合搅拌
启动开关、固定继电器、电容、急停开关、开关机开关
继电器 （欧母龙）
6
电磁阀（亚德克）
10
电线（金环宇），线槽，接线卡（铜）
耐腐蚀PE管道（食品级）
304不锈钢接头、上下液位开关
A胶桶（304真空桶50L）
B胶桶（304真空桶50L）
304不锈钢接头
耐腐蚀管道
A胶高精密螺杆泵 12CC
B胶高精密螺杆泵 12CC
螺杆泵连接板件、连轴器
A、B料桶,清洗桶下液位开关）
铁弗龙防爆管道4米
真空上料及缓冲桶
供胶阀体
自由研发双液截止阀机加工件
动态混合管
亚德克电磁阀
若干
阀体密封件、轴承，气缸件，O型圈
三轴部分
X轴同步带模组
y轴同步带模组
z轴同步带模组
XYZ三轴电机及驱动
三轴运动控制卡
传感器及气缸
手柄控制器
机架光栅照明及外围系统
真空箱部分
真空箱控制系统
1
真空泵
真空箱及气缸升降机构
真空表
三，流水线及烤箱配置：
工装板提升机
适配840*450mm工装板
双层三倍倍速链
16000*800*750mm(钢质链条)
16
烤箱
5000*820*700mm
驱动总成
2.5KW--晟开
5
工位阻档
QX-2 套装
下层回板阻档
QX-4套装
赛钢工装托盘
600*600*20(赛钢板)
32
